HMI Panel ile Network Röle Kontrolü

HMI panel ile Ethernet Röle IO ürünlerimizde röle kontrolü, input takip ve her türlü I2C sensör ölçümü yapılabilmektedir. Destelenen marka model bilgileri:

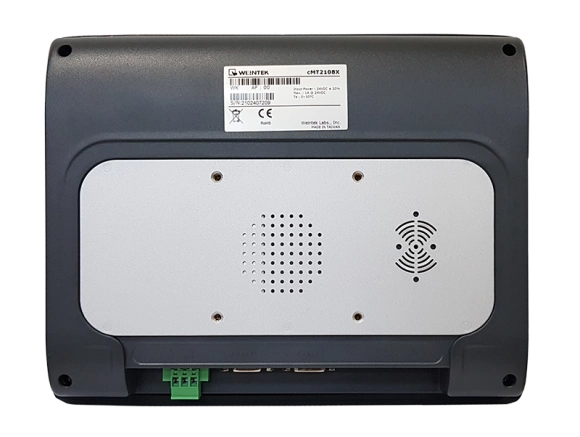

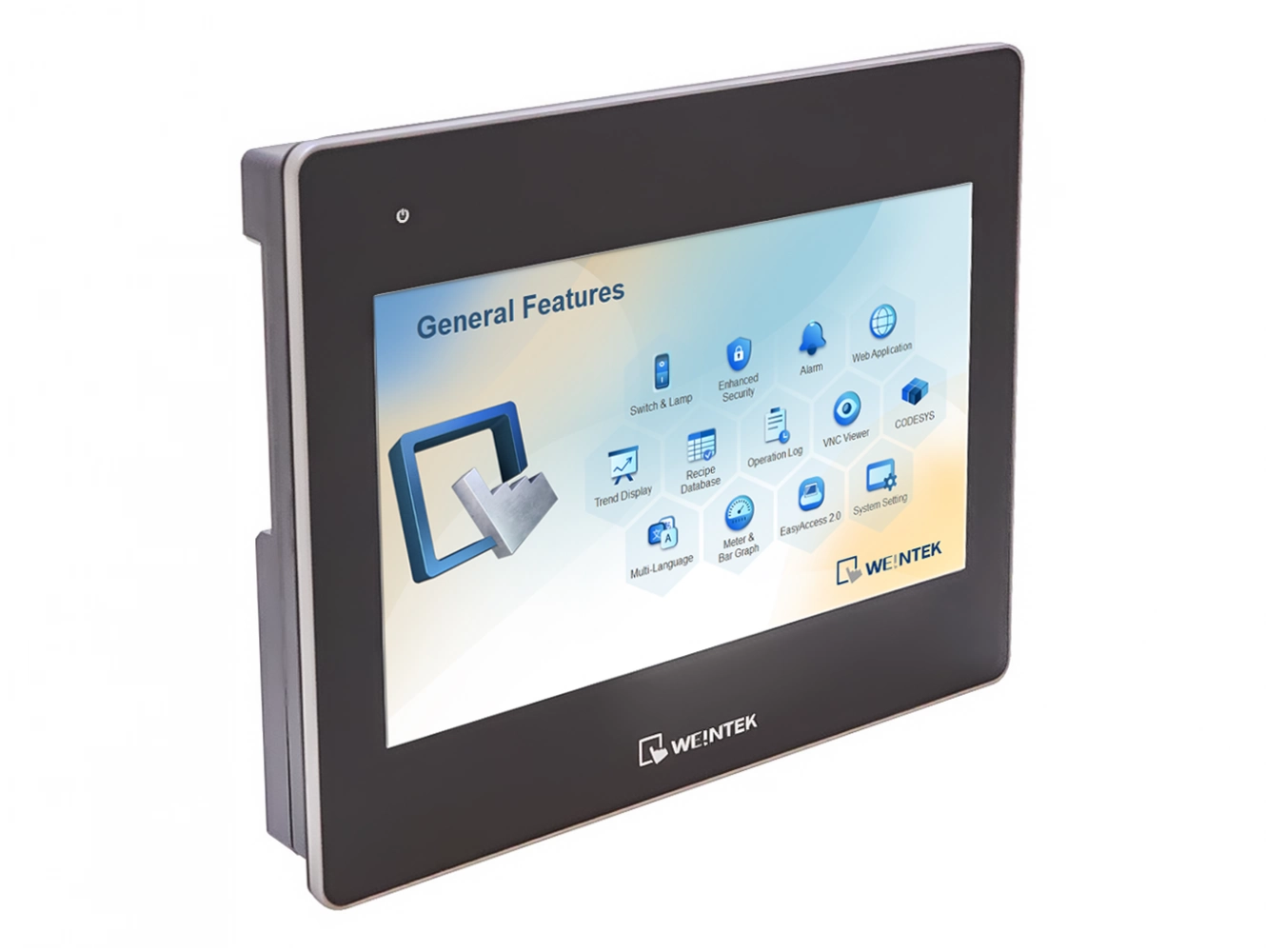

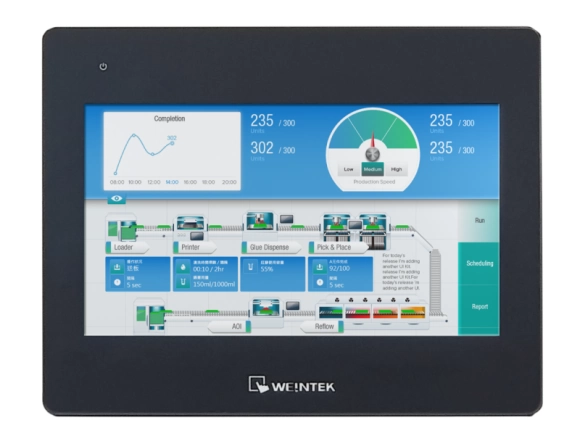

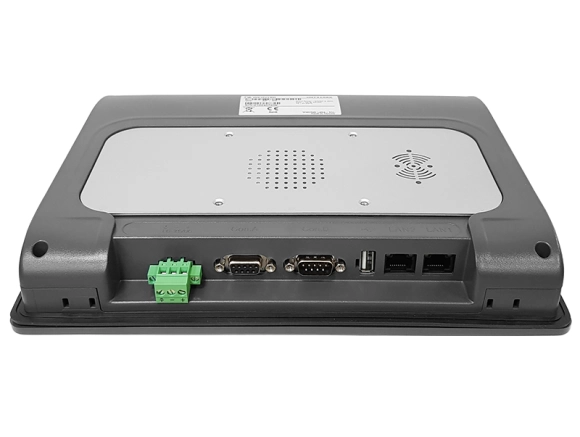

• Weintek cMT Serisi cMT2108X, cMT-SVR, cMT3092 - EasyBuilder Pro'da "Modbus RTU over TCP Slave Mod
• Beijer Electronics IX Serisi - Modbus RTU over TCP Slave
• Panel PC + Ignition Edge / SCADA

Weintek Örnek Kurulum Bilgileri:

• Cihaz Listesi (Device List): Yeni bir cihaz ekleyin ve sürücü olarak "MODBUS TCP/IP" seçin.
• IP Ayarları: Cihazın IP adresini yazdığın kısmın hemen yanında veya altında "Port" hanesi bulunur.
• Değişiklik: Buradaki varsayılan 502 değerini silip yerine 3000 yazabilir veya 502 kulanabilirsiniz.
• Aşağıdaki Teknik Özellikler bölümündeki pdf dosyasından (Modbus Tcp Rtu Udp Parametreler) hex adres, crc verilerine ve daha fazla bilgiye ulaşabilirsiniz.

Ethernet Röle Kontrol Ürünlerimiz Hakkında ve Genel Teknik Bilgileri:

• Tcp Modbus Rtu - Get - UDP Protokol desteği ile;
• HMI TCP RTU MODBUS Destekli HMI ekranlarla kullanılabilir
• Ağ üzerinden röle anahtarlama
• Uzaktan sunucu yeniden başlatma (Remote Reset)
• Endüstriyel otomasyon için PLC röle çıkışı kontrolü alternatifi
• Kantar otomasyonları ve makine kontrolü
• Aydınlatma sistemleri için bilgisayar veya telefondan kontrol
• Web tabanlı cihaz kontrol kullanıcı dostu arayüz
• Cihazlarınıza uzaktan Reset atma amaçlı vb. kullanılabilir.

Ethernet IO Ürünlerimizin Teknik Özellikleri:

Özellik	Değer
Besleme Voltajı	12 VDC, 1A. PoE kullanılabilir.
Röle Kontak	220VAC - 5A ; 12-24-48VDC - 4A.
Default IP	169.254.1.2:3000 (TCP GET / UDP POST)
Port No	3000 (uzaktan bağlantı, değiştirilebilir)
Ethernet	RJ45 10/100Mbps TCP-UDP Get Server
IP, Mac, Gateway, SubnetMask	Değiştirilebilir
Ethernet Bağlantı Ledi AB	Var
Ağda 1'den Fazla Cihaz Kullanabilme	Var
Kullanım Mesafesi	200 Metre
Kablosuz Kullanıma Uyum	Var
Röle On Off Ledi	Var
İnput On Off Ledi	Var
Kutu Tipi	ABS DIN Ray ve Duvar Montaj RT-203, ölçüler: 5.5 x 11.6 x 5.9 cm
PCB	Rohs, FR4 1.6mm
Röle Sayısı	2-4-8-16 – Kuru Kontak (NO / COM / NC) Geçme Klemens
İnput Sayısı	4-8-24 – 5-25VDC Opto İzoleli - Geçme Klemens
Çalışma Sıcaklığı	-30°C – +60°C
Çalışma Nem aralığı	% 10-90
Ağırlık	105 gr. ile 470 gr Arasındadır (kutu dahil)
Kullanım Kılavuzu	Kılavuzu Görüntüle
Modbus Tcp Rtu Udp Parametreler	Kılavuzu Görüntüle
Kaynak Kodlar	Kaynak Kodları Görüntüle
Benzer Ürünler	Benzer Ürünleri Görüntüle
Canlı Demo Testi	Canlı Demo Testi Yapın

Kullanım ve Uyumluluk

IP numarası ile erişildiğinde ürün arayüzündeki ON/OFF butonları sayesinde hızlı test ve kontrol yapılır. Gelişmiş projeler için TCP/UDP istemcisi veya hazır örnek kodlar kullanılarak otomasyon altyapılarına entegre edilebilir.
